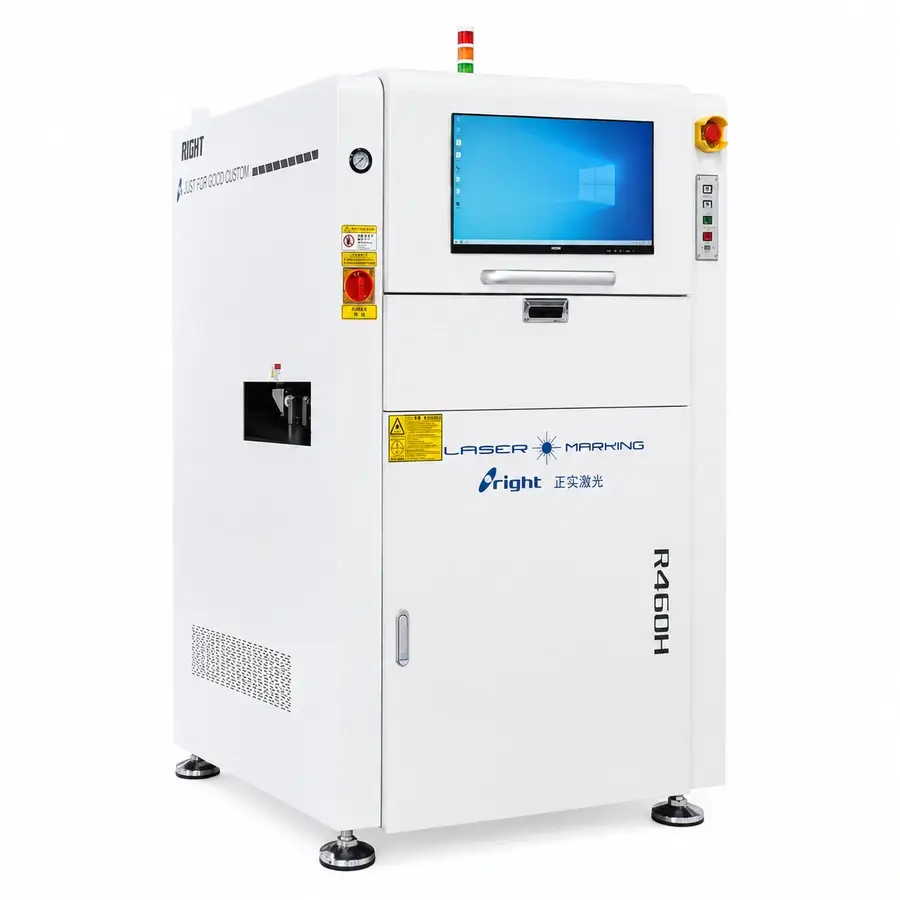

R460H — автоматическая система лазерной маркировки печатных плат со встроенным механизмом переворота PCB. Модель предназначена для производств, где необходимо наносить идентификационные данные на обе стороны платы непосредственно в составе автоматической SMT-линии.
R460H работает с печатными платами размером до 500 × 450 мм, при этом доступный диапазон маркировки достигает 460 × 450 мм. Система наносит QR- и DataMatrix-коды, линейные штрихкоды, серийные номера, текст, символы и графические элементы непосредственно на поверхность PCB.
Переворот платы выполняется внутри маркировщика. R460H позволяет автоматизировать обработку сторон A и B без установки отдельного внешнего флиппера. PCB поступает в машину, позиционируется, маркируется и при необходимости автоматически переворачивается для обработки второй стороны.
Область применения
- Односторонняя и двусторонняя маркировка печатных плат
- Автоматическая идентификация PCB в составе SMT-линии
- Нанесение QR-кодов и DataMatrix
- Маркировка серийных номеров, партий и производственных дат
- Нанесение штрихкодов, текста, символов и графики
- Организация прослеживаемости электронных изделий
- Передача производственных данных в MES
Преимущества R460H
A + BВстроенный переворот PCB
Механизм переворота расположен внутри оборудования и позволяет автоматически выполнять маркировку обеих сторон печатной платы в рамках одного технологического участка.
до 7000 ММ/СВысокая скорость
Высокоскоростная сканирующая система обеспечивает быстрое нанесение кодов и помогает использовать маркировщик на серийных производственных линиях.
±0,05 ММТочное позиционирование
Система MARK + CCD определяет фактическое положение платы перед обработкой и корректирует координаты нанесения идентификатора.
Четыре варианта лазерного источника
R460H может комплектоваться ультрафиолетовым, зелёным, волоконным или CO₂-лазером. Это позволяет подобрать технологию маркировки под материал поверхности и требования конкретного производства.
Для UV-версии используется длина волны 355 нм, для Green — 532 нм, для Fiber — 1064 нм, а для CO₂ — 10640 нм. Мощность зависит от выбранной конфигурации: UV — 3 Вт с возможностью установки 5 Вт, Green — 7 Вт, Fiber — 20 Вт, CO₂ — 20 Вт.
Автоматическая маркировка сторон A и B
Главная специализация R460H — работа с изделиями, которым требуется идентификация с двух сторон. Внутренний механизм переворота избавляет от необходимости передавать PCB на отдельный флиппер между операциями.
Например, на первой стороне может быть нанесён основной DataMatrix с уникальным серийным номером, а на второй — дополнительный технологический код. Последовательность операций задаётся программой и выполняется автоматически.
CCD-контроль и чтение кодов
Система MARK + CCD используется для точного позиционирования PCB. После нанесения маркировки предусмотрено автоматическое распознавание кода, что позволяет включить контроль идентификатора непосредственно в производственный цикл.
Поддерживаются распространённые одномерные и двумерные форматы: Code 39, Code 25, Code 93, Code 128, EAN, DataMatrix, QR Code, Micro QR, PDF417, Code 49, Code 16K и другие.
Интеграция с MES
R460H может быть непосредственно подключён к SMT-линии и производственной MES-системе. Оборудование поддерживает передачу данных и возврат информации о выполненной операции, благодаря чему уникальный код PCB становится частью общей системы прослеживаемости.
Также предусмотрена защита от повторной маркировки. Она помогает предотвратить повторное нанесение идентификатора на уже обработанную плату и снизить риск появления дублирующихся кодов.
