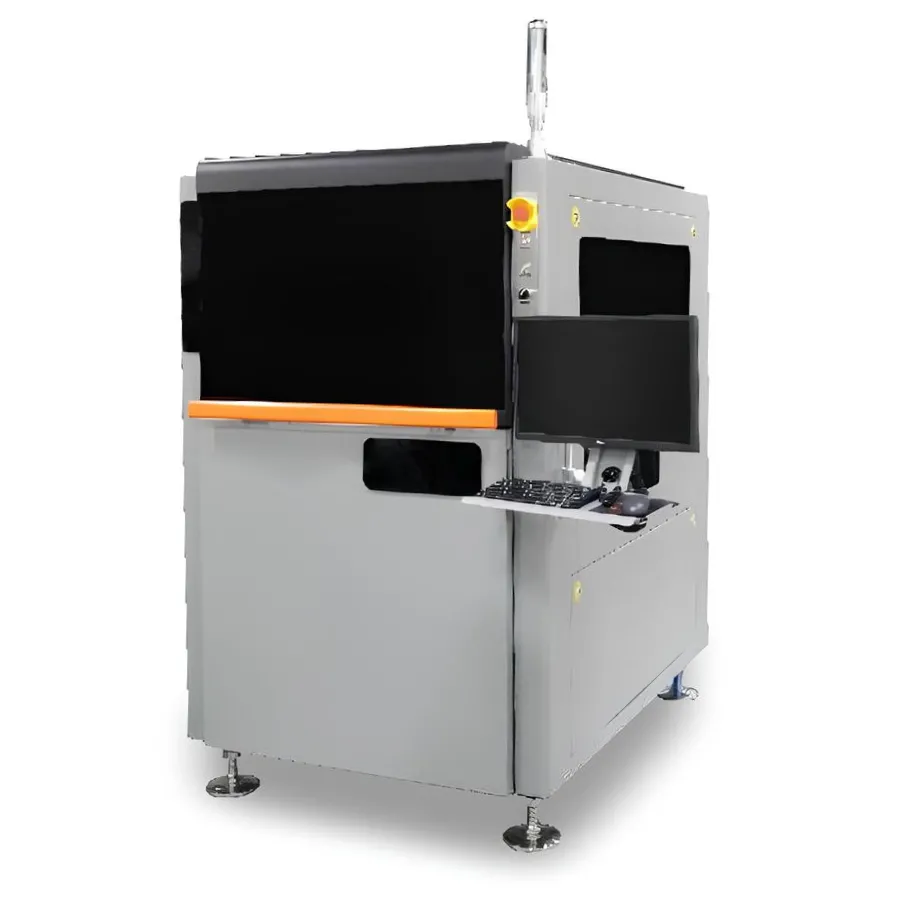

LM510-C — автоматическая конвейерная система лазерной маркировки для организации прослеживаемости печатных плат в серийном производстве электроники. Оборудование оснащается промышленным CO₂-лазером SYNRAD мощностью 10 Вт и предназначено для нанесения 1D- и 2D-кодов, QR-кодов, текста, символов и графической информации непосредственно на поверхность PCB.
Маркировка выполняется перемещением лазерной головки по координатам X/Y. Система технического зрения определяет реперные знаки и компенсирует фактическое смещение платы перед нанесением идентификатора. Повторяемость позиционирования составляет ±0,025 мм, а максимальный стандартный размер обрабатываемой печатной платы достигает 510 × 510 мм.
Нанесение и автоматическая проверка кода. LM510-C не только формирует идентификатор, но и проверяет результат встроенной видеосистемой. После лазерной маркировки камера считывает нанесённый код, что позволяет выявить ошибку до передачи платы на следующую технологическую операцию.
Область применения
- Автоматическая маркировка PCB в составе SMT-линий
- Нанесение QR-кодов и 2D-кодов для прослеживаемости продукции
- Формирование серийных номеров и идентификаторов партий
- Нанесение 1D-штрихкодов, текста, символов и графики
- Автоматическая верификация нанесённой маркировки
- Интеграция участка идентификации с производственной системой MES
Преимущества LM510-C
10 ВТ CO₂Лазер SYNRAD
В стандартной конфигурации используется промышленная CO₂-лазерная головка SYNRAD мощностью 10 Вт с воздушным охлаждением. Опционально мощность может быть увеличена до 30 Вт.
±0,025 ММСтабильное позиционирование
CCD-система распознаёт реперные знаки печатной платы и корректирует координаты лазера, обеспечивая повторяемое расположение кода на изделии.
510 × 510 ММШирокий диапазон PCB
Маркировщик рассчитан на платы размером от 80 × 80 до 510 × 510 мм, что позволяет использовать одну систему для разных серий продукции.
Контроль качества маркировки
Встроенная CCD-видеосистема выполняет две задачи: определяет положение PCB по реперным знакам перед обработкой и контролирует нанесённый код после завершения маркировки. Такой подход позволяет автоматизировать не только сам процесс нанесения идентификатора, но и его первичную проверку.
Минимальный размер наносимой 2D-маркировки составляет 2 × 2 мм, а рабочее поле лазера — 55 × 55 мм. Благодаря этому LM510-C подходит для нанесения компактных кодов на печатные платы с ограниченным свободным пространством.
Интеграция в производственную линию
LM510-C разработан как линейное оборудование: печатная плата автоматически поступает в рабочую зону по конвейеру, позиционируется, маркируется, проходит проверку кода и передаётся на следующую операцию. Высота конвейера составляет 900 ±20 мм, направление движения в стандартной конфигурации — слева направо.
Для организации сквозной прослеживаемости доступно подключение к MES. Также предусмотрена опциональная система автоматического переворота PCB, позволяющая организовать маркировку обеих сторон платы без ручной операции.
